به عنوان تامین کننده فنرهای فشاری متریک، اندازه گیری دقیق ابعاد این فنرها برای اطمینان از عملکرد و عملکرد مناسب آنها در کاربردهای مختلف بسیار مهم است. در این پست وبلاگ، مراحل و روش های ضروری برای اندازه گیری موثر ابعاد فنر فشرده سازی متریک را با شما به اشتراک می گذارم.
درک ابعاد کلیدی فنر فشاری متریک
قبل از اینکه به فرآیند اندازهگیری بپردازیم، مهم است که ابعاد کلیدی فنر فشردهسازی متریک را درک کنیم. این ابعاد عبارتند از:
- قطر بیرونی (OD): قطر بیرونی اندازه گیری فنر از یک لبه بیرونی تا لبه بیرونی مخالف است. این یک بعد مهم است زیرا تناسب فنر را در یک برنامه کاربردی یا محفظه خاص تعیین می کند.
- قطر داخلی (ID): قطر داخلی اندازه گیری فنر از یک لبه داخلی تا لبه داخلی مخالف است. برای کاربردهایی که فنر باید روی شفت یا میله قرار گیرد، مهم است.
- قطر سیم (WD): قطر سیم به ضخامت سیمی است که برای ساخت فنر استفاده می شود. بر استحکام، سفتی و ظرفیت باربری فنر تأثیر می گذارد.
- طول رایگان (FL): طول آزاد به طول فنر است که تحت هیچ باری نباشد. این یک بعد مهم است زیرا موقعیت اولیه فنر و میزان فشاری که می تواند متحمل شود را تعیین می کند.
- کل کویل ها (Nt): تعداد کل کویل ها در فنر هم شامل کویل های فعال و هم سیم پیچ های انتهایی می شود. کویل های فعال سیم پیچ هایی هستند که به فشرده سازی و انبساط فنر کمک می کنند، در حالی که سیم پیچ های انتهایی برای پشتیبانی و اتصال استفاده می شوند.
- زمین (P): گام فاصله بین کلاف های مجاور در فنر است. بر سرعت فنر و میزان فشاری که می تواند متحمل شود تأثیر می گذارد.
اندازه گیری قطر بیرونی (OD)
برای اندازه گیری قطر بیرونی فنر فشاری متریک، به یک کولیس یا یک میکرومتر نیاز دارید. این مراحل را دنبال کنید:
- فنر را روی یک سطح صاف قرار دهید.
- فک های کولیس یا میکرومتر را باز کرده و در اطراف لبه بیرونی فنر قرار دهید.
- به آرامی فک ها را ببندید تا زمانی که با فنر تماس پیدا کنند.
- اندازه گیری را روی مقیاس کولیس یا میکرومتر بخوانید. اطمینان حاصل کنید که اندازه گیری را در چندین نقطه در طول فنر انجام دهید تا از دقت اطمینان حاصل شود.
اندازه گیری قطر داخلی (ID)
اندازه گیری قطر داخلی فنر فشاری متریک مشابه اندازه گیری قطر خارجی است. با این حال، شما به یک کولیس کوچکتر یا یک سنج پین نیاز دارید. این مراحل را دنبال کنید:
- فنر را روی یک سطح صاف قرار دهید.
- کولیس یا سنج پین را در مرکز فنر قرار دهید.
- به آرامی کولیس یا سنج پین را باز کنید تا زمانی که با لبه داخلی فنر تماس پیدا کند.
- اندازه گیری را روی مقیاس سنج کولیس یا پین بخوانید. اطمینان حاصل کنید که اندازه گیری را در چندین نقطه در طول فنر انجام دهید تا از دقت اطمینان حاصل شود.
اندازه گیری قطر سیم (WD)
برای اندازه گیری قطر سیم فنر فشاری متریک، به یک میکرومتر نیاز دارید. این مراحل را دنبال کنید:
- قسمتی از فنر را انتخاب کنید که سیم صاف و عاری از هر گونه خمیدگی یا پیچ خوردگی باشد.
- فک های میکرومتری را در اطراف سیم قرار دهید.
- به آرامی فک ها را ببندید تا زمانی که با سیم تماس پیدا کنند.
- اندازه گیری را در مقیاس میکرومتر بخوانید. اطمینان حاصل کنید که برای اطمینان از دقت، اندازه گیری را در چندین نقطه در طول سیم انجام دهید.
اندازه گیری طول آزاد (FL)
برای اندازه گیری طول آزاد فنر فشاری متریک، به یک خط کش یا یک کولیس نیاز دارید. این مراحل را دنبال کنید:
- فنر را روی یک سطح صاف قرار دهید.
- اطمینان حاصل کنید که فنر کاملاً کشیده شده است و تحت هیچ باری قرار نمی گیرد.
- طول فنر را از یک سر تا سر دیگر با استفاده از خط کش یا کولیس اندازه گیری کنید. مطمئن شوید که طول را در امتداد خط مرکزی فنر اندازه گیری کنید.
اندازه گیری کل کویل ها (Nt)
برای شمارش تعداد کل سیم پیچ ها در یک فنر فشرده سازی متریک، می توانید به سادگی فنر را به صورت بصری بررسی کرده و تعداد سیم پیچ ها را بشمارید. اطمینان حاصل کنید که هم کویل های فعال و هم سیم پیچ های انتهایی را شامل می شود.
اندازه گیری گام (P)
برای اندازه گیری گام فنر فشاری متریک، به یک خط کش یا یک کولیس نیاز دارید. این مراحل را دنبال کنید:
- فنر را روی یک سطح صاف قرار دهید.
- قسمتی از فنر را انتخاب کنید که در آن سیم پیچ ها به طور مساوی فاصله داشته باشند.
- فاصله بین دو سیم پیچ مجاور را با استفاده از خط کش یا کولیس اندازه گیری کنید. اطمینان حاصل کنید که فاصله را در امتداد خط مرکزی فنر اندازه گیری کنید.
- برای محاسبه گام، فاصله اندازه گیری شده را بر تعداد سیم پیچ های موجود در بخش تقسیم کنید.
اهمیت اندازه گیری های دقیق
اندازه گیری دقیق ابعاد یک فنر فشاری متریک برای اطمینان از عملکرد و عملکرد مناسب آن در کاربردهای مختلف ضروری است. در اینجا چند دلیل برای اهمیت اندازه گیری دقیق آورده شده است:
- تناسب مناسب: اندازه گیری های دقیق اطمینان حاصل می کند که فنر به درستی در داخل برنامه یا محفظه قرار می گیرد. فنری با قطر بیرونی یا قطر داخلی نادرست ممکن است به درستی جا نیفتد و منجر به عملکرد ضعیف یا حتی خرابی شود.
- ظرفیت تحمل بار: قطر سیم و تعداد سیم پیچ های یک فنر ظرفیت باربری آن را تعیین می کند. اندازه گیری های دقیق تضمین می کند که فنر می تواند بار مورد نیاز را بدون شکستگی یا تغییر شکل تحمل کند.
- نرخ بهارگام و قطر سیم فنر بر میزان فنر آن تأثیر می گذارد که مقدار نیروی لازم برای فشرده سازی فنر به میزان معینی است. اندازه گیری های دقیق تضمین می کند که فنر دارای نرخ فنر مطلوب برای کاربرد است.
- سازگاری: در برخی از کاربردها، فنر ممکن است نیاز به سازگاری با سایر اجزا یا قطعات داشته باشد. اندازه گیری های دقیق تضمین می کند که فنر با سایر اجزاء سازگار است و به درستی در سیستم عمل می کند.
نتیجه گیری
اندازه گیری ابعاد یک فنر فشاری متریک گامی مهم در حصول اطمینان از عملکرد و عملکرد مناسب آن در کاربردهای مختلف است. با دنبال کردن مراحل و روشهای ذکر شده در این پست وبلاگ، میتوانید قطر خارجی، قطر داخلی، قطر سیم، طول آزاد، کل کویلها و گام فنر فشاری متریک را به دقت اندازهگیری کنید. به خاطر داشته باشید که برای اطمینان از دقت، چندین اندازه گیری را در نقاط مختلف در طول فنر انجام دهید. اگر در مورد اندازه گیری ابعاد فنر فشاری متریک سؤالی دارید یا به کمک بیشتری نیاز دارید، لطفاً [برای تهیه و مذاکره با ما تماس بگیرید]. ما یک تامین کننده پیشرو در فنرهای فشاری متریک هستیم و می توانیم فنرهای با کیفیت بالا را که نیازهای خاص شما را برآورده می کند، در اختیار شما قرار دهیم.
مراجع
- "راهنمای طراحی بهار"، مرتبط با اسپرینگ ریموند.
- "راهنمای فنرهای مکانیکی"، مارسل او. اسمیت.
- "چشمه: راهنمای کامل طراحی و ساخت"، دیوید پلانچارد.

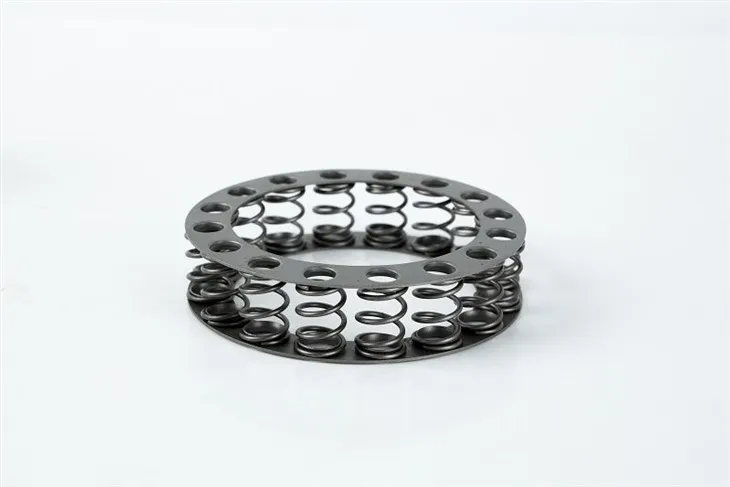

ما همچنین انواع فنرهای فشاری متریک مانندفنر تماس با باتری،فنر کویل فاکس، وفنر سرعت فشار. اگر به این محصولات علاقه مند هستید، لطفا برای اطلاعات بیشتر و مذاکره خرید با ما تماس بگیرید.
